在传统能源日渐短缺、成本逐渐升高的大环境下，新能源成为未来发展的重要保障。现时，世界各国都依据自身条件发展新能源，发展较成熟的主要有光能、水能、风能，还有近年的地热能源也是发展势头良好。现时，全球光伏20强中有16家是中国企业，国家对光伏发电行业发展也是十分支持，可以看出光能在我国新能源建设中处于一个比较重要的地位。

     光伏发电系统主要部件是太阳能电池、蓄电池、控制器和逆变器。其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行。而蓄电池更是整个系统中负责储备电能的重要部件，一般分为铅酸电池和胶体电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。

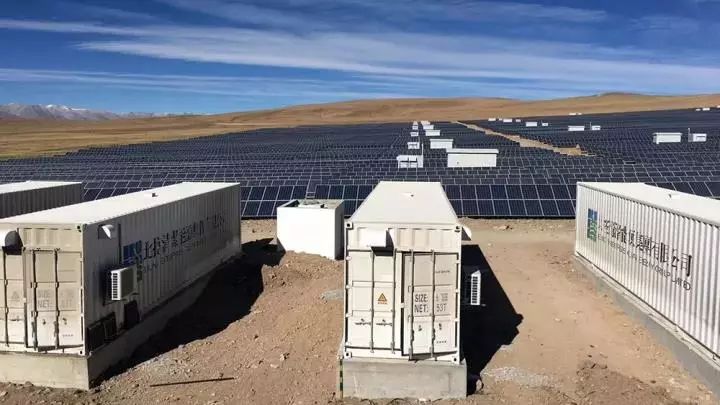

     随着光伏发电的应用发展加快和储能需求的加大，集装箱式储能模式倍受市场欢迎，而做好光伏发电储能集装箱系统的防火工作，不但能保障生命财产安全，更保障了光伏发电的用电安全。

今天，小编就分享一个气体灭火应用于光伏发电储能集装箱的实例。



一、选用的灭火剂

     由于储能集装箱内存放着较密集的蓄电池，还有一些必要的电气设备等，因此不适用水、泡沫进行扑灭；而用干粉类灭火装置，则会对设备造成一定的损坏；因此，可选用洁净气体作为灭火剂，如二氧化碳、七氟丙烷、IG541等。本案例从灭火效能、成本、维护等各方面考量，选用了七氟丙烷灭火剂。


二、集装箱体积

该储能集装箱选用40尺高柜:内容积为11.8m*2.13m*2.72m，体积为68立方米。


三、设计依据

《气体灭火系统设计规范》 GB 50370-2005

1、药剂用量=长*宽*高*浓度（每立方）

2、浓度：配电类9%，每立方0.72kg  （预留量按总药剂量计算）

3、选用的设备：由上述规范可算出七氟丙烷药剂用量为49KG，预留量为1-3KG，可选用1个30L加1个20L的电磁悬挂式七氟丙烷灭火装置，或选用一个70L的柜式七氟丙烷灭火装置。

4、电器部分：温感探测器，烟感探测器、灭火控制器、放气指示灯、紧急启动/停止按钮 、消防警铃、声光报警器

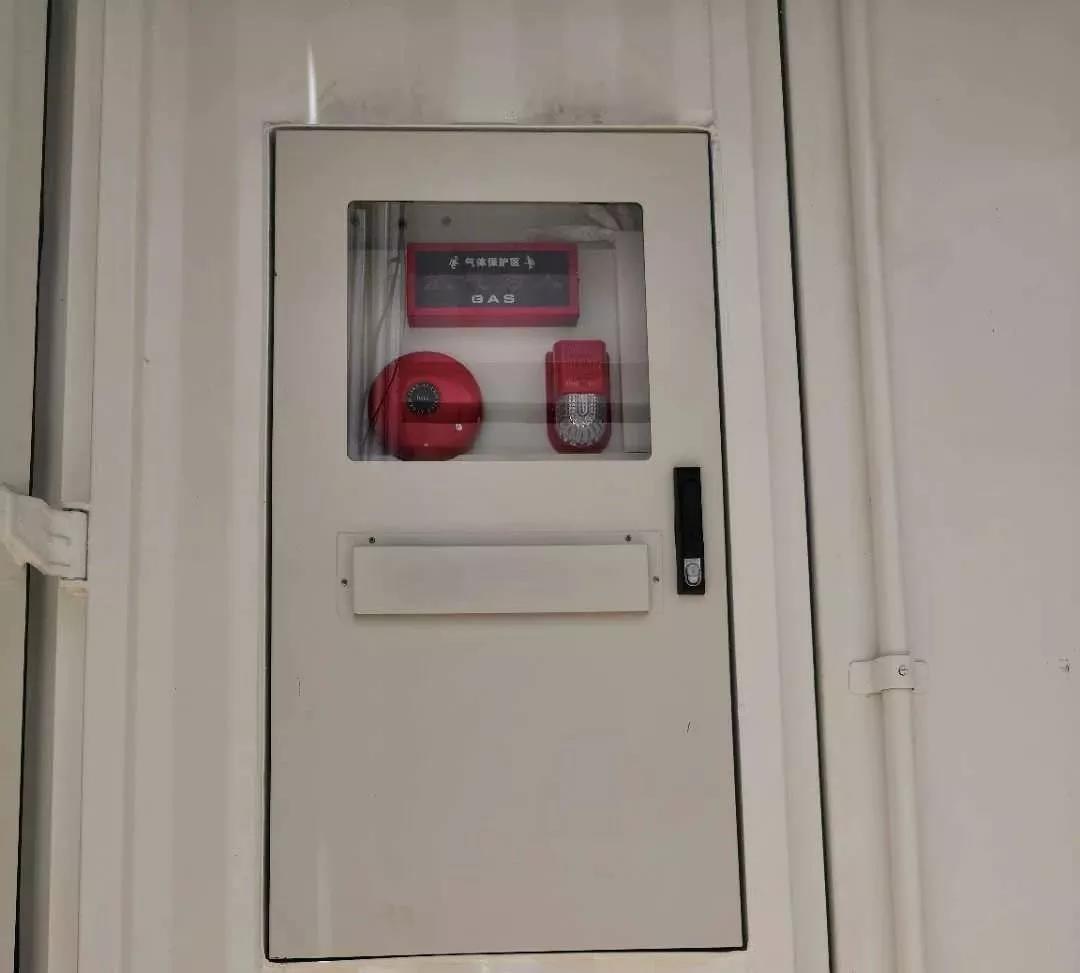

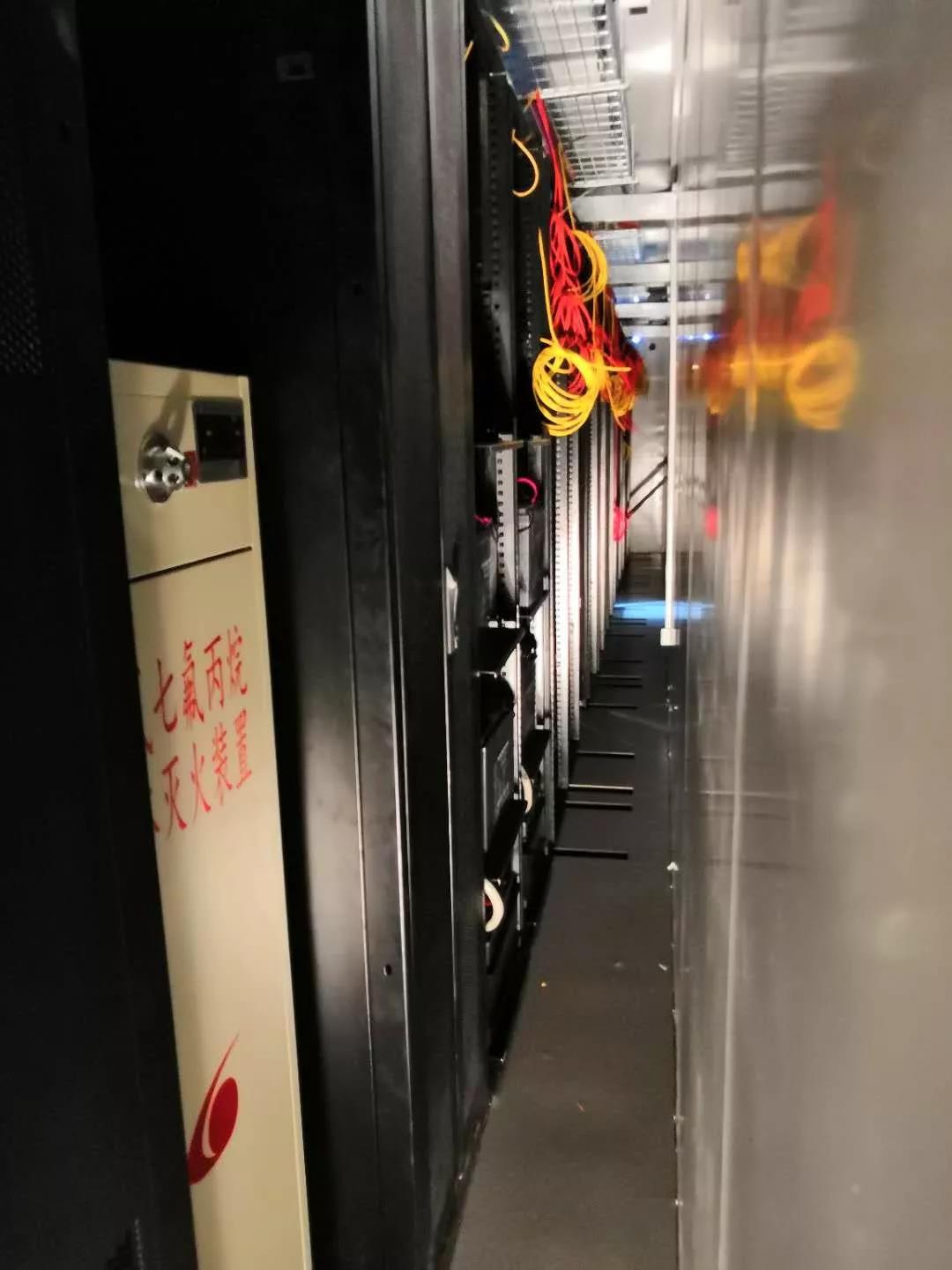

5、安装实景图



灭火系统工作原理

（1）自动控制方式：

气体灭火控制器上控制方式，选择开关置于“自动”位置时，灭火装置处于自动状态，保护区均设二路独立探测器，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意，而并不启动灭火装置；当第二路探测器亦发出火灾信号后，火灾报警灭火控制器接收火火警信号，发出火灾声光报警信号（声光报警器等动作），并可关闭风机，防火阀等联动设备，经过一段时间（0-30S）延时后，发出灭火指令，打开瓶头阀，释放灭火剂实施灭火。同时气体灭火器接受压力反馈装置的反馈信号，气体灭火控制器面板喷房指示灯亮。

（2）电气手动控制方式：

在防护区有人工作或值班时，将气体灭火器内控制方式转换开关拨到“手动”位置，灭火系统即处于手动控制状态，在该控制方式下，当探测器发出火灾信号时，气体灭火控制器只发出报警信号，但并不启动灭火装置，由值班人员确认火警后，按下气体灭火控制器只发出报警信号，但并不启动灭火装置，由值班人员确认或静候，按下气体灭火控制器面板上的应急启动按钮或保护区门口处的紧急启动按钮，即可启动装置喷放七氟丙烷灭火剂灭火。
