IG541气体灭火系统

IG541气体灭火系统以IG541作为灭火剂，是目前最清洁环保的气体灭火系统。

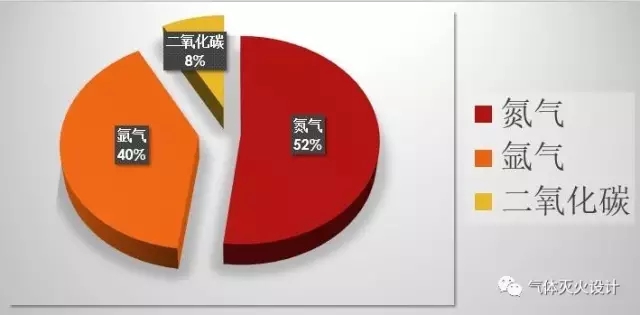

IG541灭火剂由氮气、氩气和二氧化碳按一定质量比混合而成（氮气约50%，氩气约42%、二氧化碳约8%）。这三种组分均为大气组成部分，取自于天然或工业副产物，是一种纯“绿色”的气体灭火剂。

IG541也叫作烟烙尽（烟必静），用于替代卤代烷1301、1211的灭火剂，在工作温度范围内（-10℃～50℃），IG541是一种无色、无味的气体，具有清洁、不导电、灭火效率高的特点。

IG541属于全淹没灭火系统，在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区。

IG541气体灭火系统

IG541灭火机理

IG541灭火机理：窒息灭火，灭火速度较快。

IG541喷放以后，防护区氧气浓度降低，使燃烧物得不到足够的氧气而熄灭。

IG541混合气体灭火系统的压力等级高，灭火效能相对较低，大量气体高压喷放，可能导致可燃易燃液体飞溅及汽化，有造成火势扩大蔓延的危险，因此IG541一般不提倡用于扑救主燃料为液体的火灾。

IG541喷放时间

当IG541混合气体灭火剂喷放至设计用量的95%时，喷放时间不应大于60s，且不应小于48s。

IG541的设计浓度和安全性

灭火设计浓度：灭火设计浓度不应小于灭火浓度的1.3倍。

惰化设计浓度：惰化设计浓度不应小于灭火浓度的1.1倍。

IG541针对固体表面火灾的灭火浓度为28.1%，设计浓度=28.1*1.3 = 36.53，常见的IG541针对固体标明的设计浓度是37.5%或 38%。

IG541的无毒性反应浓度（NOAEL）为43%；有毒性反应浓度（LOAEL）为52%。

IG541的灭火设计浓度一般在37%~43%之间，因此，在设计浓度范围内，人员短暂停留不会造成生理影响。

IG541无色无味，喷放时不会有冷凝气雾产生，不会产生视觉障碍，但会伴有较大的喷放噪声。

IG541含有约8%的二氧化碳，喷放后可以提升空气中二氧化碳的浓度，二氧化碳浓度的适当增加，可以刺激人体的神经中枢，加快呼吸速率和吸收氧气的能力，以补偿氧气的较低浓度。

IG541的浸渍时间

浸渍时间是指IG541喷放以后，需要在防护区内维持设计规定的灭火剂浓度，使火灾完全熄灭所需的时间。

灭火浸渍时间应符合下列规定：

1　木材、纸张、织物等固体表面火灾，宜采用20min；

2　通讯机房、电子计算机房内的电气设备火灾，宜采用10min；

3　其它固体表面火灾，宜采用10min。

IG541的充装密度

充装密度是指贮存容器内灭火剂的质量与该容器容积之比（kg/m3）。

根据充压等级的不同，IG541的充装密度是固定的。

IG541储存容器充装量应符合下列规定：

1　一级充压(15.0MPa)系统，充装量应为211.15kg/m³；

2　二级充压(20.0MPa)系统，充装量应为281.06kg/m³。

国内的IG541的等级为一级充压，即充压压力为15.0MPa，有些进口产品有二级充压系统，即20MPa的系统。

IG541增压压力及贮存方式

按贮存压力等级划分，IG541分为一级充压系统(15.0MPa)和二级充压系统(20.0MPa)，国内一般采用一级充压系统（15.0MPa）。IG541系统压力高，管网可布置较远（约150米左右，根据实际情况计算确定）。

IG541主要组份（氮气、氩气）的临界温度远低于使用温度，属自压式气体灭火系统，可以依靠自身压力完成灭火剂输送。

IG541灭火系统的结构形式

由于贮存压力高，IG541灭火系统一般采用有管网灭火系统，灭火剂瓶组设置在独立的贮瓶间。

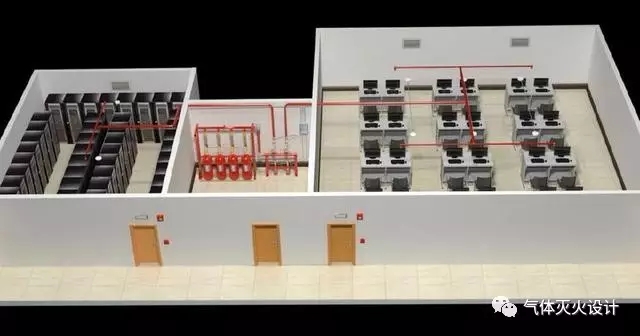

有管网灭火系统又可分为单元独立式和组合分配式。

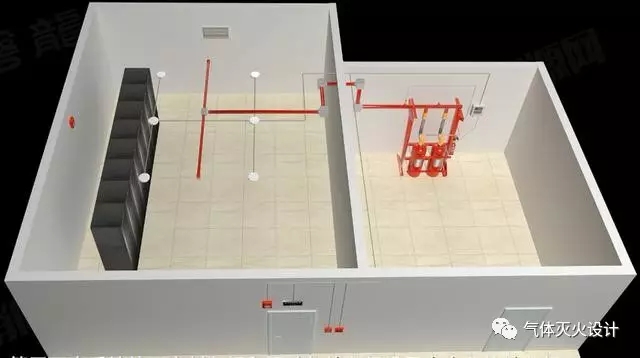

单元独立系统

组合分配系统

IG541灭火系统的检漏方式

IG541灭火系统的主要组份以气态存贮，气体泄漏时压力降低，可以通过压力表的方式检漏。
