七氟丙烷气体灭火系统设计图纸的计算表中，实际用量比设计用量多，主要是实际用量中考虑了钢瓶剩余量和管网剩余量。

对于管网剩余量，如果防护区的管网布置为均衡管网，管网剩余量可以不计对于不是均衡管网的，管网剩余量以后讨论。

经常有客户咨询，钢瓶剩余量是怎么确定的？希望通过本文能给出一个满意的答案。

所谓钢瓶剩余量，就是气体灭火系统在规定的时间内喷放后（如七氟丙烷灭火系统规范要求在8~10秒内喷出设计用量的灭火剂），存留在灭火剂瓶组内，不参与灭火的那一部分的灭火剂。

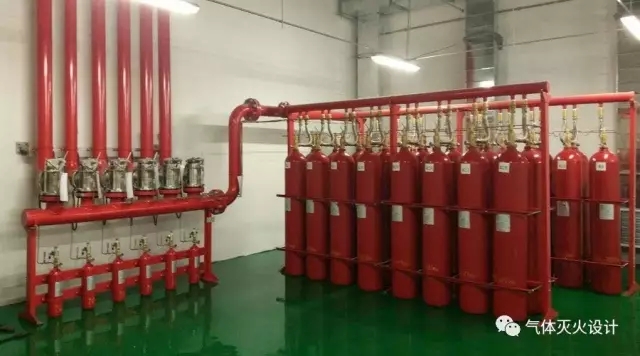

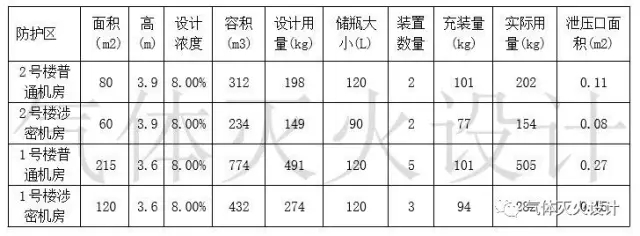

如下计算表，2号楼普通机房的设计用量为198kg，实际用量为202kg，多出的4kg即为钢瓶剩余量，此防护区用量2个钢瓶，则每个钢瓶的剩余量为2kg。

七氟丙烷用量计算表

那么钢瓶剩余量2kg，是怎么来的呢？

根据《气体灭火系统设计规范》 GB50370-2005条文3.3.14：

3 系统灭火剂储存量应按下式计算：

式中 Wo——系统灭火剂储存量(kg)；

△W1——储存容器内的灭火剂剩余量(kg)；

△W2——管道内的灭火剂剩余量(kg)。

4 储存容器内的灭火剂剩余量，可按储存容器内引升管管口以下的容器容积量换算。

由于七氟丙烷的在20℃时的饱和蒸汽压为0.391MPa，靠自压无法输送到防护区，实际应用中，采用氮气正压至2.5MPa（柜式）、4.2MPa/5.6MPa（有管网），氮气和七氟丙烷在钢瓶中的分布如下图所示。

灭火系统工作状态下，氮气在上方，七氟丙烷在下方（实际中会相互渗）。灭火系统启动后，七氟丙烷灭火剂从被从被从引升管（虹吸管）压出，当灭火剂液面低于引升管管口时，灭火剂就无法从虹吸管压出。这一部分的灭火剂就是钢瓶的剩余量。如下图所示：

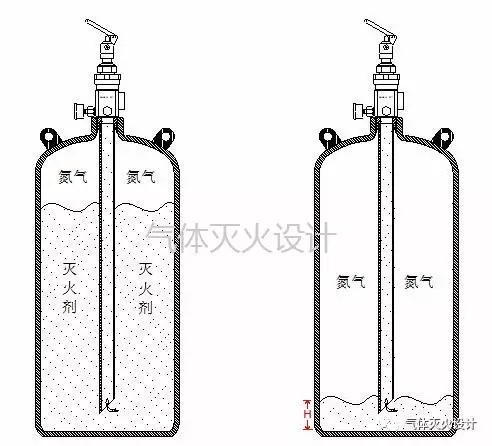

钢瓶虹吸管示意图

这一部分的灭火剂的重量可以根据钢瓶的直径、引升管管口与瓶底的距离（H）及七氟丙烷在20℃时液体密度计算出来。

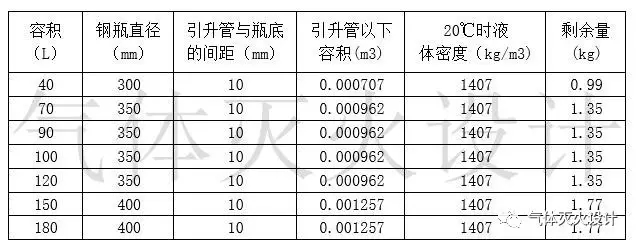

下表为计算出的不同规格的钢瓶的剩余量（参考值）.

以上计算为参考值，不同厂家的钢瓶直径、引升管管口与瓶底的距离（H）可能会不同，厂家会根据钢瓶的大小，引升管管口与瓶底的距离（H）来计算其产品的钢瓶剩余量。
