常见的气体灭火系统有七氟丙烷灭火系统、IG541气体灭火系统、二氧化碳气体灭火系统。

其中七氟丙烷灭火系统又可以分为悬挂式七氟丙烷灭火装置、柜式七氟丙烷灭火装置和有管网七氟丙烷气体灭火系统。

在做设计的时候，应该选择那种型式的气体灭火系统呢？

本文通过分析不同型式的气体灭火系统，从规范要求、适用范围、经济性等方面对比，希望对大家设计选型时有所参考。

《气体灭火系统设计规范》 GB50370-2005条文

3.1.4 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

3.1.14 一个防护区设置的预制灭火系统，其装置数量不宜超过10台。

3.1.15 同一防护区内的预制灭火系统装置多于1台时，必须能同时启动,其动作响应时差不得大于2s。

3.2.4 防护区划分应符合下列规定：

1 防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区；

2 采用管网灭火系统时，一个防护区的面积不宜大于800m²，且容积不宜大于3600m³；

3 采用预制灭火系统时，一个防护区的面积不宜大于500m²，且容积不宜大于1600m³。

条文3.1.14对防护区设置预制灭火系统的装置数量做了限制，不宜超过10台；条文3.2.4第3条，对设置预制灭火系统的面积和体积做了限制。

由此可见、预制灭火系统（柜式、悬挂式）适用于体积较小的防护区。

条文3.1.4条对组合分配有管网灭火系统的防护区数量做了限制，不应超过8个。条文3.2.4第2条对有管网防护区的面积和体积做了限制，但是比预制灭火系统的大。

《二氧化碳灭火系统设计规范》（2010版） GB50193-93条文：

3.1.5 当组合分配系统保护5 个及以上的防护区或保护对象时，或者在48h 内不能恢复时，二氧化碳应有备 用量，备用量不应小于系统设计的储存量。 对于高压系统和单独设置备用储存容器的低压系统，备用量的储存容器应与系统管网相连，应能与主储 存容器切换使用。

由此可见，有管网气体灭火系统适用于防护区数量较多，面积或体积较大的防护区。

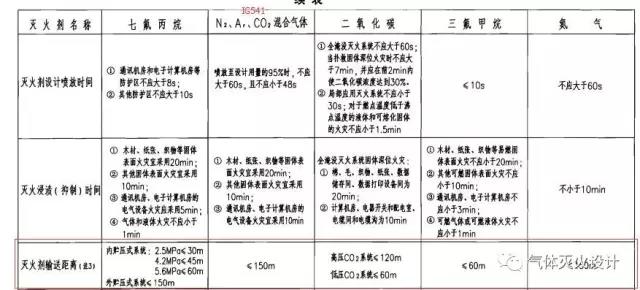

图集07S207《气体消防系统选用、安装与建筑灭火器配置》对有管网灭火系统的输送距离有一个推荐值，可以参考。

从图集推荐的数据看，七氟丙烷灭火系统输送的距离相对较近，IG541、高压二氧化碳灭火系统的数量距离相对较远。

此表格为供参考的推荐值，实际输送距离、跟防护区管网布置、管径大小、管道弯头数量、防护区与钢瓶间的竖向相对位置、灭火剂瓶组充装率等都有关系，需要通过管网计算确定。

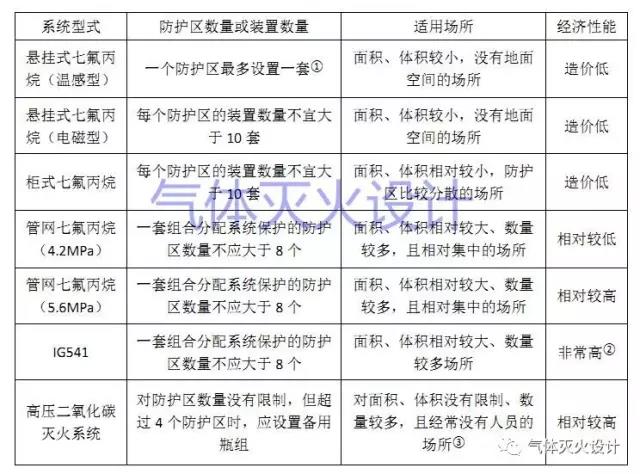

 总结：

注：

①：感温型悬挂式七氟丙烷灭火装置依靠玻璃球感温爆裂启动，一个防护区设置多套，无法确保启动时间间隔不大于规范要求的2S的要求。

②IG541灭火系统存储压力高，钢瓶充装量少，使得钢瓶数量相比七氟丙烷多出几倍，所以造价相对非常高。

③二氧化碳灭火系统设计规范没有对防护区的面积和体积做出限制，由于二氧化碳的灭火浓度远高于窒息浓度，所以二氧化碳灭火系统不适用经常有人活动的场所。
