灭火剂用量估算：

跟纸张有关的防护区，每立方米七氟丙烷用量为0.86kg；

跟强电有关的防护区，每立方米七氟丙烷用量为0.75kg

跟弱电有关的防护区，每立方米七氟丙烷用量为0.66kg



泄压面积估算：

防护区泄压口面积 =0.00054*防护区药剂用量。



如一个100立方米的计算机房，七氟丙烷药剂用量 = 100*0.66 = 66kg。

泄压面积  = 0.000355*100 = 0.0355 ≈ 0.04平方米

或

 泄压面积 = 0.00054 * 66   =  0.0356 ≈ 0.04平方米



以上值仅供参考，方便临时估算。实际用量应严格按照气体灭火系统设计规范计算。



数据怎么来的？有时间可以往下看。



根据《气体灭火系统设计规范》GB50370-2005



图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。





存放图书、档案等跟纸张、磁带、光盘等有关的防护区，以100立方米的防护区，海拔系数为0，钢瓶剩余量为3公斤计算，则100立方米需要85公斤的药剂。折算后，每立方米需要0.85公斤七氟丙烷。



发电机房、配电室、UPS间等防护区以100立方米的防护区，海拔系数为0，钢瓶剩余量为3公斤计算，则100立方米需要76公斤的药剂。折算后，每立方米需要0.76公斤七氟丙烷。



计算机房、微机房等防护区的以100立方米的防护区，海拔系数为0，钢瓶剩余量为2公斤计算，则100立方米需要66公斤的药剂。折算后，每立方米需要0.66公斤七氟丙烷。



根据《气体灭火系统设计规范》 GB50370-2005

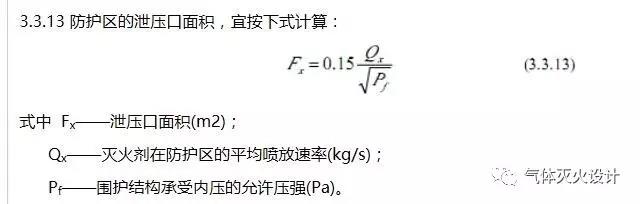

3.3.13 防护区的泄压口面积，宜按下式计算：

式中 F_x——泄压口面积(m2)；

     Q_x——灭火剂在防护区的平均喷放速率(kg/s)；

    P_f——围护结构承受内压的允许压强(Pa)。



根据规范3.2.6 防护区围护结构承受内压的允许压强，不宜低于1200Pa

P_f 取值一般为1200。



防护区的平均喷放速率Q_x= 设计用量 / 喷射时间。

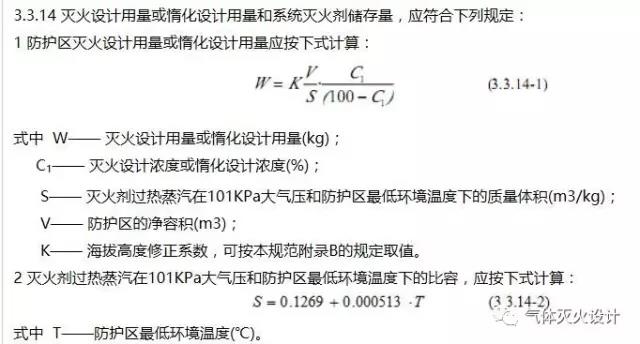

设计用量根据防护区的用途和体积计算确定（用途不同，设计浓度不同，设计用量不同。

喷放时间按规范条文3.3.7确定。

3.3.7在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。



防护区的平均喷放速率Q_x= 设计用量（KG） / 喷射时间（s）

喷放时间8至10秒，按最小的8秒取值。

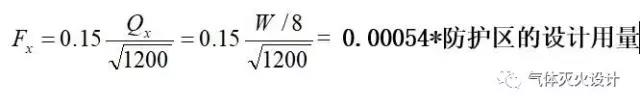

则泄压口的计算公式如下：
